COLLETTORI CS80 DN25
Collettori di distribuzione bilaterali in acciaio inox per abbinamento con gruppi di distribuzione compatti.
Adatto ad impianti di riscaldamento e raffrescamento, grazie alla coibentazione in PE espanso a celle chiuse, removibile e ispezionabile con comoda chiusura in velcro. Previsto per essere abbinato ai gruppi di rilancio CS80 permette la regolazione e la distribuzione dell’energia nei moderni impianti. Grazie alle dimensioni dei collettori da 2” e degli stacchi DN25, garantisce elevate portate e basse perdite di carico. Installato a valle di caldaie o pompe di calore, in abbinamento ai separatori idraulici e microaccumuli del cap. 1, gestisce la distribuzione nei circuiti secondari di impianti termici o di raffrescamento. Utilizzato singolarmente con l’ampia gamma di accessori, permette molteplici applicazioni. Soluzione ottimale in spazi ridotti di installazione a parete o incasso con cassetta di contenimento.
LA FORNITURA COMPRENDE
- Collettore di distribuzione in acciaio inox AISI 304;
- Coppia coduli con raccordo impianto Ø1” F;
- Coppia tappi con tenuta piana;
- Fissaggio a parete (perno e tassello non di fornitura);
- Guscio isolante in PE sp. 15 mm.
PRESTAZIONI
- Portata nominale = 3 m3/h – max 4.5 m3/h;
- Potenza max = 50 kW CALDAIA
- Potenza max = 18 kW POMPA DI CALORE
DATI TECNICI
- Range di temperature di lavoro: +5°/+80 C°
- Pressione massima di esercizio: 6 bar
- Attacchi: IN 1″ F (codulo) – OUT 1″ 1/2 F SP
- Fluidi: acqua – miscele acqua / glicole (max 30%)
MATERIALI
- Collettore: AISI 304
- Raccorderie: Ottone UNI EN 12164 – CW614N
- Tenute idrauliche: EPDM
- Coibentazione: PE 15mm, Dens 60 Kg/m3, Cond 0,04 W/mK

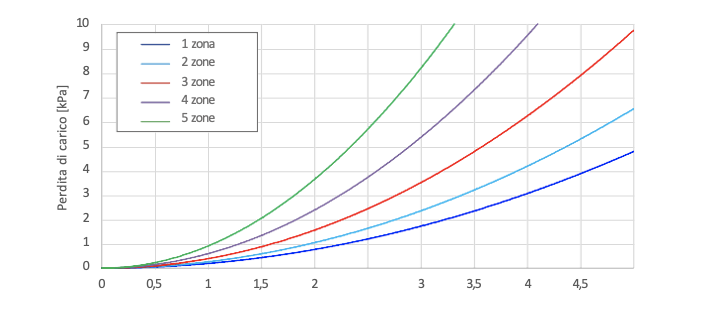

PERDITA DI CARICO

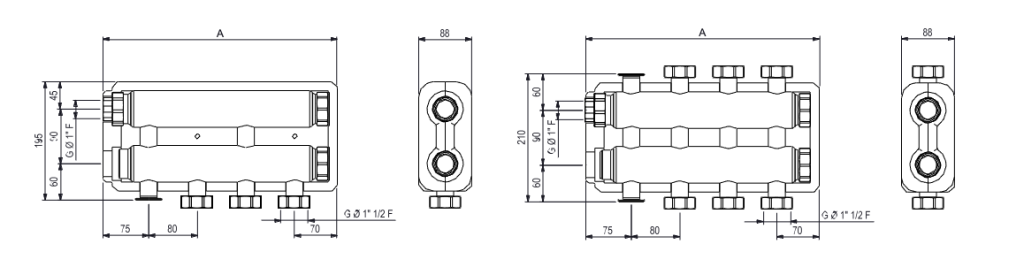

DIMENSIONALE
RIF. CS80
1 DN25
2 DN25
3 DN25
4 DN25
5 DN25
1+1 DN25
2+2 DN25
A
225
385
545
705
865
225
385
Imballo L x B x H (mm)
290 x 240 x 150
450 x 240 x 150
610 x 240 x 150
930 x 240 x 160
930 x 240 x 160
290 x 240 x 150
450 x 240 x 150
Peso imballo (kg)
3.00
4.60
6.30
8.30
9.90
3.30
5.40
