EQUICOLL HYBRID
SEPARATORE IDRAULICO VERTICALE CON ACCUMULO INERZIALE IN ACCIAIO AL CARBONIO, VERNICIATO.
Abbinamento a collettori CS80 e CS125 DN25 o installazione singola, con speciale configurazione interna che lo rende ideale all’impiego con pompe di calore per riscaldamento e raffrescamento, ottenendo una perfetta equilibratura delle portate tra circuito primario generatore e secondario impianto.
EQUICOLL HYBRID è estremamente flessibile nell’installazione: a DX o a SX dei gruppi di distribuzione, verso l’alto o verso il basso, a seconda della necessità impiantistica.
L’accumulo HYBRID è predisposto per la realizzazione di impianti ibridi, mediante il collegamento di 2 fonti di calore differenti.
- Separatore in acciaio al carbonio con verniciatura anticorrisione;
- Installazione PLUG&PLAY con i sistemi CS80 e CS125 DN25.
- Fissaggio a parete, staffe integrate al prodotto.
LA FORNITURA COMOPRENDE
- Separatore/accumulo in acciaio al carbonio con verniciatura anticorrisione;
- Valvola di scarico, valvola sfiato aria automatica con raccordo di intercett.;
- Coibentazione in PE sp. 20 mm
PRESTAZIONI
- Portata nominale = 3 m3/h – max 4.5 m3/h;
- Potenza max = 50 kW CALDAIA
- Potenza max = 18 kW POMPA DI CALORE
CAPACITÀ
- EQUICOLL HYBRID 20: 20 litri
DATI TECNICI
- Range di temperature di lavoro: +5°/+80 C°
- Pressione massima di esercizio: 3 bar
- Attacchi: IN/OUT 1” M (laterali) – IN/OUT 1″ F (superiori)
- Fluidi: acqua – miscele acqua / glicole (max 30%)
MATERIALI
- Separatore/accumulo: Acciaio al carbonio S235jr con verniciatura anticorrosione;
- Raccorderie: Ottone UNI EN 121 64 – CW614N
- Coibentazione: PE 20 mm, Dens. 60 Kg/m3, Cond. termica 0.04 W/mk

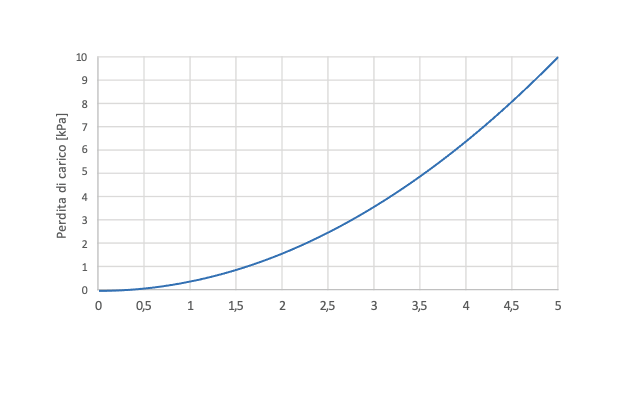

PERDITE DI CARICO
RIF
DESCRIZIONE
Ø
A
Mandata circ. primario
1” M
B
Ritorno circ. primario
1” M
C
Mandata circ. primario
1” F
D
Ritorno circ. pimario
1” F
E
Mandata circ. secondario
1” M
F
Ritorno circ. secondario
1” M
RIF. EQUICOLL HYBRID
20
Imballo L x B x H (mm)
750 x 410 x 230
Peso imballo (kg)
17.50

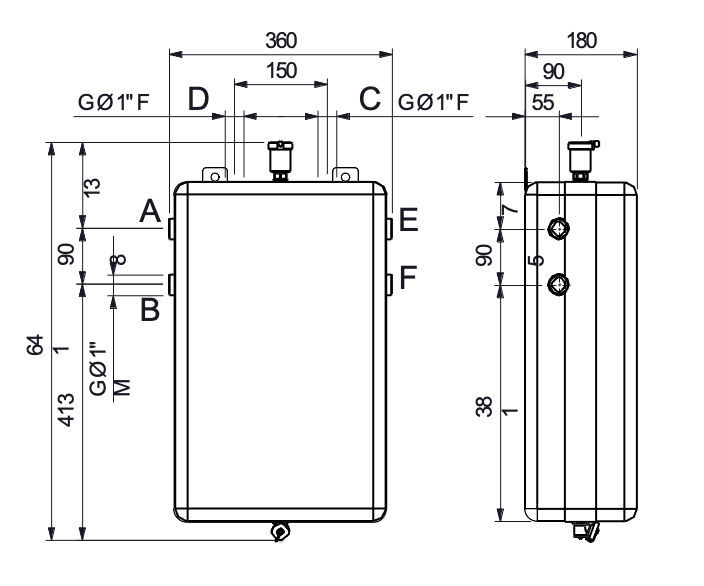

DIMENSIONALE
