COLLETTORI CS125 DN25

COLLETTORI DI DISTRIBUZIONE BILATERALI IN ACCIAIO INOX PER ABBINAMENTO CON GRUPPI DI DISTRIBUZIONE CS125 DN25

Adatto ad impianti di riscaldamento e raffrescamento, grazie alla coibentazione in PE espanso a celle chiuse, removibile e ispezionabile con comoda chiusura in velcro. Previsto per essere abbinato ai gruppi di rilancio CS125 DN25 permette la regolazione e la distribuzione dell’energia nei moderni impianti. Grazie alle dimensioni dei collettori da 2” e degli stacchi DN25, garantisce elevate portate e basse perdite di carico. Installato a valle di caldaie o pompe di calore, in abbinamento ai separatori idraulici e microaccumuli del cap. 1, gestisce la distribuzione nei circuiti secondari di impianti termici o di raffrescamento. Utilizzato singolarmente con l’ampia gamma di accessori, permette molteplici applicazioni.

ACQUISTA ORA

LA FORNITURA COMPRENDE:

  • Collettore di distribuzione in acciaio inox;
  • Coppia coduli con raccordo impianto Ø1” F;
  • Coppia tappi con tenuta piana;
  • Fissaggio a parete (perno e tassello non di fornitura);
  • Guscio isolante in PE sp. 15 mm.

PRESTAZIONI

  • Portata nominale = 3 m3/h – max 4.5 m3/h;
  • Potenza max = 50 kW CALDAIA
  • Potenza max = 18 kW POMPA DI CALORE

DATI TECNICI

  • Range di temperature di lavoro: +5°/+80 C°
  • Pressione massima di esercizio: 6 bar
  • Attacchi: IN 1″ F (codulo) – OUT 1″ 1/2 F SP
  • Fluidi: acqua – miscele acqua / glicole (max 30%)

MATERIALI

  • Collettore: AISI 304
  • Raccorderie: Ottone UNI EN 12164 – CW614N
  • Tenute idrauliche: EPDM
  • Coibentazione: PE 15mm, Dens 60 Kg/m3, Cond 0,04 W/mK

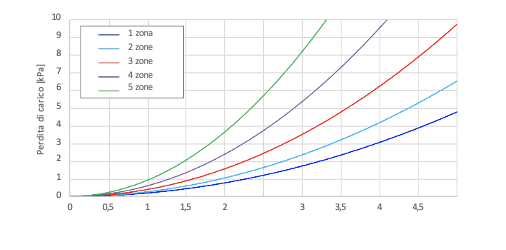

PERDITA DI CARICO

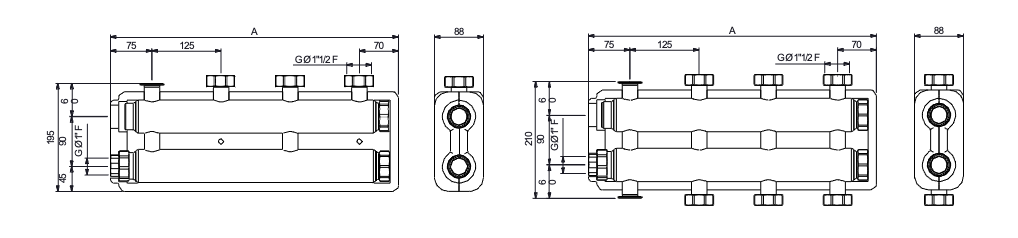

DIMENSIONALE

RIF. CS125

1 DN25

2 DN25

3 DN25

4 DN25

5 DN25

1+1 DN25

2+2 DN25

A

270

520

770

1020

1270

270

520

Imballo L x B x H (mm)

290 x 240 x 150

610 x 240 x 150

930 x 240 x 160

1330 x 240 x 160

1330 x 240 x 160

290 x 240 x 150

610 x 240 x 150

Peso imballo (kg)

3.30

5.20

8.30

11.00

13.10

3.70

5.80
