GRUPPO PUNTO FISSO CS80
GRUPPO DI DISTRIBUZIONE CS80 DN25 CON REGOLAZIONE A PUNTO FISSO TERMOSTATICO.
Adatto ad impianti di riscaldamento e raffrescamento, grazie alla coibentazione in PE espanso a celle chiuse, removibile e ispezionabile con comoda chiusura in velcro. Previsto per essere abbinato ai collettori di distribuzione CS80, garantisce la circolazione nei moderni impianti, per lo scambio termico tra generatore di calore e impianto regolandone la temperatura con sistema termostatico con temperatura fissa. Progettato per regolare la temperatura solo in impianti di riscaldamento. Installato su collettore di distribuzione a valle di caldaie o pompe di calore, in abbinamento ai separatori idraulici e microaccumuli del cap. 1, gestisce la distribuzione nei circuiti secondari di impianti termici o di raffrescamento.
Utilizzato singolarmente con la gamma di accessori, permette molteplici applicazioni.
Soluzione ottimale in spazi ridotti di installazione a parete o incasso con cassetta di contenimento.
LA FORNITURA COMPRENDE
- Gruppo di rilancio con circolatore;
- Guscio isolante in PE sp. 15 mm.
PRESTAZIONI
- Portata nominale = 1.2 m3/h – max 1.5 m3/h;
- Potenza max = 15 kW RADIATORI
- Potenza max = 7 kW RADIANTE/VENTIL
DATI TECNICI
- Range di temperature di lavoro: +5°/+80 C°
- Pressione massima di esercizio: 6 bar
- Attacchi: IN 1″ 1/2 M SP (collettore) – OUT 1″ F (impianto)
- Fluidi: acqua – miscele acqua / glicole (max 30%)
MATERIALI
- Tubazioni: Acciaio inox AISI 304
- Raccorderie: Ottone UNI EN 12164 – CW614N
- Tenute idrauliche: EPDM
- Coibentazione: PE 15mm, Dens 60 Kg/m3, Cond 0,04 W/mK

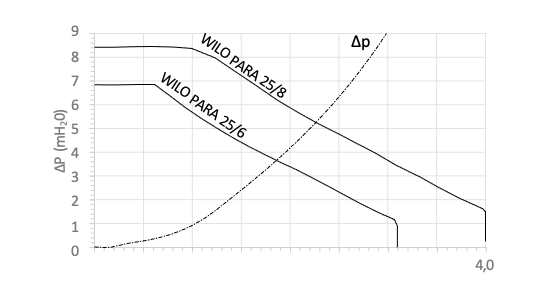

PERDITA DI CARICO

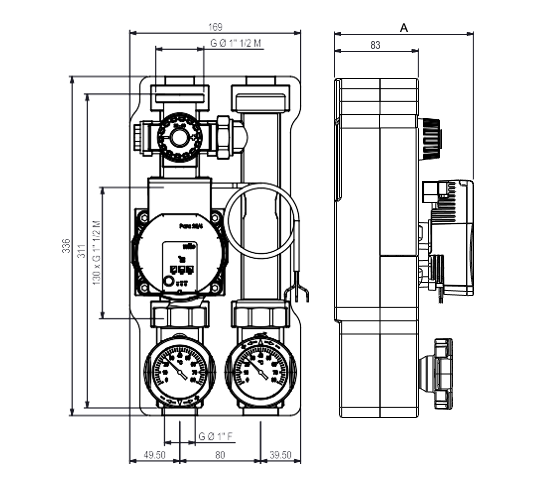

DIMENSIONALE

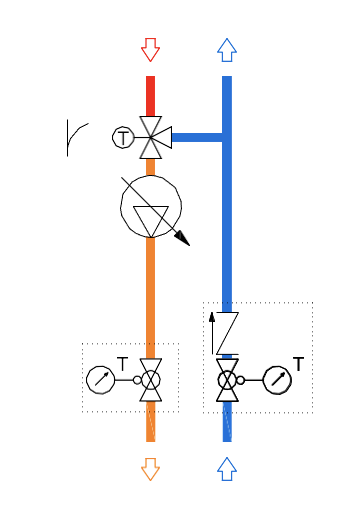

SCHEMA FUNZIONALE
RIF. GRUPPO PUNTO FISSO
PARA 25/6
PARA 25/8
A
138
150
Imballo L x B x H (mm)
355 x 195 x 200
355 x 195 x 200
Peso imballo (kg)
5.30
5.60
valvola di intercettazione
termometro
valvola di ritegno
elettropompa elettronica
valvola miscelatrice a punto fisso termostatico
